A182 SS Welded Neck Flange, RF, PN20, DN600

Name: A182 SS Welded Neck Flange, RF, PN20, DN600
SKU: LF 14 WNF 14
Availability: InStock
Rating: 5 (1 reviews)

Key Specifications / Features

China ASTM A182 SS Welded Neck Flange: ASTM A182 F304L Stainless Steel Welded Neck Flanges, Raised Face, PN20 (150LB), DN600 (24 Inch), Schedule 10S.

Request a quote

Product: RF Stainless Steel Welded Neck Flange.

Type: Welded Neck Flange.

Materials: ASTM A182, Stainless Steel.

Grades: F304L.

Face: RF.

Standards: ANSI B16.5.

Schedule: SCH 10S.

Pressure: 150LB (PN20).

Size: 24 Inch (DN600).

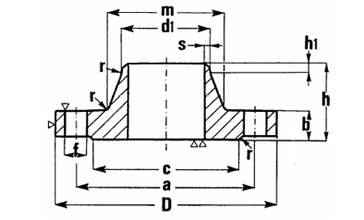

Directions for the designation		d1	a	b	D	f	h	h1	m	r	s	Holes	Screws	Weight*
Rated Diameter	External Diameter													Kg

15	20	21	55	12	80	11	30	6	28	4	2,5	4	M 10	0,45
	21,3	22,5							30					0,45
20	25	26	65	14	90	11	32	6	35	4	2,5	4	M 10	0,66
	26,9	28							38					0,66
25	30	31	75	14	100	11	35	6	40	4	2,8	4	M 10	0,83
	33,7	34,5							42					0,82
32	38	39	90	14	120	14	35	6	50	6	3	4	M 12	1,18
	42,4	43,5							55					1,16
40	44,5	45,5	100	14	130	14	38	7	58	6	3	4	M 12	1,40
	48,3	49,5							62					1,38
50	57	58	110	14	140	14	38	8	70	6	3,5	4	M 12	1,58
	60,3	61,5							74					1,56
65	76,1	77	130	14	160	14	38	9	88	6	3,5	4	M 12	1,95
80	88,9	90	150	16	190	18	42	10	102	8	3,7	4	M 16	3,07
100	108	109	170	16	210	18	45	10	122	8	3,7	4**	M 16	3,68
	114,3	115,5							130					3,56
125	133	134	200	18	240	18	48	10	148	8	4	8	M 16	5,04
	139,7	141							155					4,80
150	159	161	225	18	265	18	48	12	172	10	5	8	M 16	5,75
	168,3	170,5							184					5,52
175	193,7	195,5	255	20	295	18	52	12	208	10	5	8	M 16	7,22
200	219,1	221	280	20	320	18	55	15	236	10	5	8	M 16	8,16
250	267	269	335	22	375	18	60	15	282	12	5,5	12	M 16	11,4
	273	275							290					11,1
300	323,9	326	395	22	440	22	62	15	342	12	6	12	M 20	14,8
350	355,6	357,5	445	22	490	22	62	15	385	12	6,5	12	M 20	19,5
	368	370												17,7
400	406,4	408,5	495	22	540	22	65	15	438	12	7	16	M 20	22,5
	419	421												20,3
450	457,2	459	550	22	595	22	65	15	476	12	7,3	16	M 20	25,0
500	508	510	600	24	645	22	68	15	538	12	7,3	20	M 20	30,4
600	609,6	611,5	705	24	755	25	70	16	640	12	7,3	20	M 22	38,0
