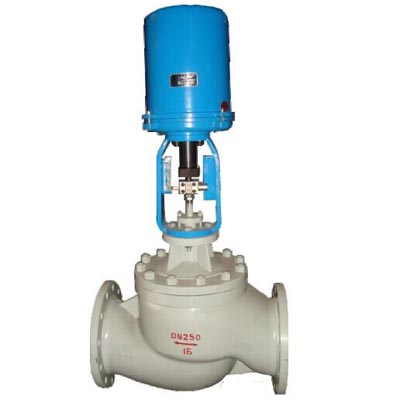

Electric Cage Type Control Valve, A217 WC6, 10 Inch, 150 LB
Key Specifications / Features
We specialize in Cage Type Control Valves, fabricated with ASTM A217 WC6 for robust performance. Our valves come in a 10-inch size, Class 150 LB pressure rating, and feature electric operation for precise control. Equipped with a durable SS 304 seat, PTFE sealing ring, and PTFE packing, they are designed for reliable operation in DN250 and PN16 applications. Ideal for demanding environments requiring efficient and consistent performance.
Detail Information
Product Name: Cage Type Control Valve
Size: 10 Inch, DN250
Pressure: Class 150 LB, PN16
Body: ASTM A216 WCB, ASTM A216 WCC, ASTM A217 WC6, SS 304, SS 316
Bonnet: ASTM A216 WCB, ASTM A216 WCC, ASTM A217 WC6, SS 304, SS 316
Plug: SS 304, SS 316, SS 316L
Seat: SS 304, SS 316, SS 316L
Packing: PTFE, RPTFE, Graphite
Sealing Ring: PTFE
Stem: SS 304, SS 316, SS 316L
Operation: Electric
Size: 10 Inch, DN250
Pressure: Class 150 LB, PN16
Body: ASTM A216 WCB, ASTM A216 WCC, ASTM A217 WC6, SS 304, SS 316
Bonnet: ASTM A216 WCB, ASTM A216 WCC, ASTM A217 WC6, SS 304, SS 316
Plug: SS 304, SS 316, SS 316L
Seat: SS 304, SS 316, SS 316L
Packing: PTFE, RPTFE, Graphite
Sealing Ring: PTFE
Stem: SS 304, SS 316, SS 316L
Operation: Electric
Technical Specifications
| Nominal Diameter | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | ||
| CV | Linear | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1650 | 2160 | |
| Equal-Percent | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1500 | 2000 | ||
| Rate Travel | 16 | 25 | 40 | 60 | 100 | ||||||||||
| Nominal Pressure (MPa) | MPa | 1.6,2.5,4.0,6.4(6.3)/2.0,5,11.0,15.0 | |||||||||||||
| Bar | 16,25,40,64(63)20,50,110,150 | ||||||||||||||
| Lb | ANSI: Class 150, class 300, class 600,class 900 | ||||||||||||||
| Inherent Flow Characteristic | Equal percentage, Linear | ||||||||||||||
| Inherent Adjust Rate(R) | 50 | ||||||||||||||
| Electricity Supply | 220V 50HZ | ||||||||||||||
| Input Signal | 4 to 20mA | ||||||||||||||
| Feedback Signal | 4 to 20mA | ||||||||||||||
| Temperature(°C) | Normal Temperature | -20 to 200, -40 to 250, -60 to 250 | |||||||||||||
| Radiator | -40 to 450, -60 to 450 | ||||||||||||||
| High Temperature | 450 to 560(High Temperature) | ||||||||||||||
| Low Temperature | -60 to -100, -100 to -200, -200 to -250 | ||||||||||||||
| Cutting-Off | -40 to 150(PTFE-PTFE), -60 to 200(PTFE-REINFORCED) | ||||||||||||||
Dimensions
| DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| L(mm) | PN16 | 185 | 205 | 220 | 254 | 275 | 300 | 350 | 410 | 451 | 600 | 670 | 735 | |
| PN40 | 200 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 615 | 685 | 750 | ||
| PN64 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 630 | 700 | 765 | ||
| H1(mm) | PN16 | 58 | 68 | 73 | 80 | 90 | 98 | 108 | 123 | 140 | 168 | 203 | 230 | |
| H1(mm) | PN40 | 58 | 68 | 73 | 80 | 90 | 98 | 115 | 135 | 150 | 188 | 223 | 255 | |
| H1(mm) | PN64 | 68 | 75 | 83 | 88 | 100 | 105 | 125 | 148 | 170 | 203 | 235 | 265 | |
| Equipped with PSL | H | Normal Temp. | 614 | 630 | 635 | 640 | 712 | 739 | 761 | 930 | 940 | 960 | 1165 | 1185 |
| High Temp. | 765 | 788 | 790 | 800 | 895 | 940 | 970 | 1150 | 1190 | 1220 | 1470 | 1490 | ||
| D | 176 | 225 | ||||||||||||
| Equipped with 361L | H | Normal Temp. | 665 | 725 | 731 | 755 | 957 | 980 | 1028 | 1329 | 1348 | 1423 | 1621 | 1734 |
| High Temp. | 820 | 870 | 895 | 1125 | 1150 | 1195 | 1410 | 1586 | 1667 | 1884 | 2000 | |||
| D | 225 | 310 | ||||||||||||
| Cryogenic Type | -196℃ | H2 | 500 | 600 | 700 | |||||||||
| H | 1120 | 1310 | 1320 | 1460 | 1478 | 1497 | 1850 | 1860 | 1900 | |||||
